Порталы ОРУ

Типы порталов ОРУ (основные классификации)

Типы порталов ОРУ по конструкции:

• по числу пролётов – однопролётные/ многопролётные;
• по способу соединения – болтовые/ сварные/ комбинированные.

По выдерживаемой нагрузке:

• для 35 кВ – сварные решетчатые металлоконструкции из уголка, поперечное сечение 500х500 мм, типовой проект 3.407.2-162 вып. 1, 2. У ПС-35Ш траверса изготовлена из листового проката и швеллера № 10 и 12. Установка – на унифицированные подножки и сваи прямогольного/ цилиндрического сечения.
• 110 кВ лёгкого типа ПСЛ – это решетчатые МК из уголка, соединённого сваркой внахлёст, поперечное сеч. 500х500 мм, типовой проект портала ОРУ 3.407.2-162 вып. 1, 2. Тяжелая ПСТ 110 кВ – комбинированная МК, траверсы и верхний ярус сварные, нижние секции соединяются на болты. ПСТ отличаются широкобазными стойками, их монтируют на четыре унифицированных фундамента.
• 150 кВ – это комбинированные МК со сварными траверсами и верхним ярусом из углового проката (поперечное сечение 500х500 мм) и нижними секциями с развитой базой и сборкой на болты. Типовой проект портала ОРУ 3.407.2-162 вып. 1,2.
• 220 кВ – это МК, опоры и траверсы которой выполнены из уголка, соединения болтовые. Нижние секции с развитой базой. Монтаж на 4 отдельных фундамента. Исключение – ПС-220Ш1, здесь стойки узкобазные, сварные. Типовой проект 3.407.9-149 вып. 2.
• 330 кВ – это МК со стойками и траверсами, собранными на болты, и нижними секциями с развитой базой. Установка выполняется на 4 отдельные фундамента. Типовой проект 3.407.9-149 вып. 2.

Конструкция и основные элементы порталов ОРУ

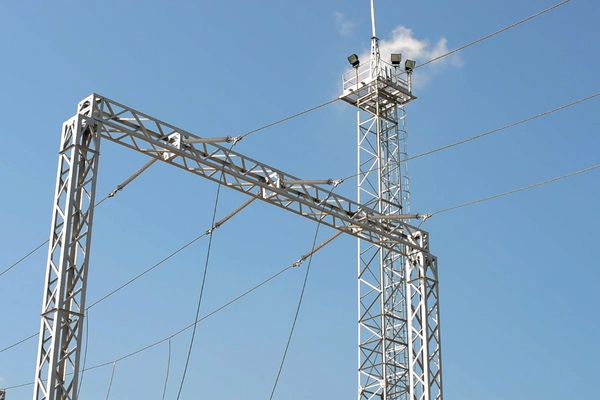

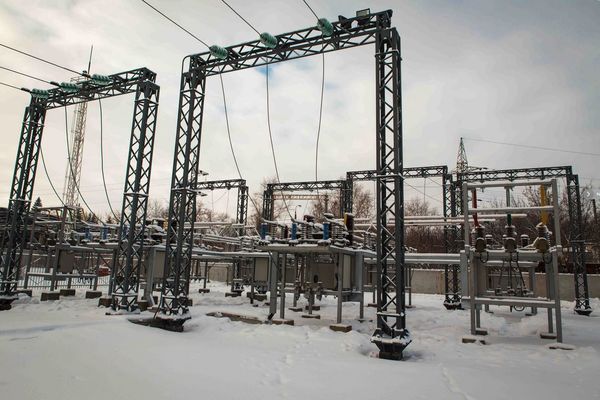

Основные элементы конструкции портала ОРУ – это решетчатые стойки-опоры, траверсы, тросостойка с молниеотводом. Порталы представляют собой свободностоящие П-образные конструкции с защемлёнными на фундаментах стойками и шарнирными соединениями опор и траверсов. Порталы лёгкого типа отличаются узкобазными сварными стойками на одном фундаменте, тяжёлого типа – расширяющимися книзу стойками на болтовых соединениях, которые устанавливаются на 4 сварных подножника, на индивидуальные основания. Зимнее исполнение усиленное, из морозостойких сплавов.

Маркировка порталов ОРУ

Из маркировки металлоизделия можно узнать его основные характеристики. Буквенно-числовая кодировка выглядит как ПС X1-X2X3X4X5, где:

• ПС – портал ОРУ стальной;
• X1 – литера «Л» или «Т» – лёгкого/ тяжёлого типа;
• X2 – числовое значение 35-330, напряжение в Вт;
• X3 – литера «Ш», «П», «Т», «Я» – техназначение, а именно Шинный, Перемычный, Трансформаторный, Ячейковый;
• X4 – порядковый номер от 1 до 3;
• X5 – наличие литеры «С» указывает на исполнение для северных районов.

Номенклатура и характеристики типовых порталов ОРУ
