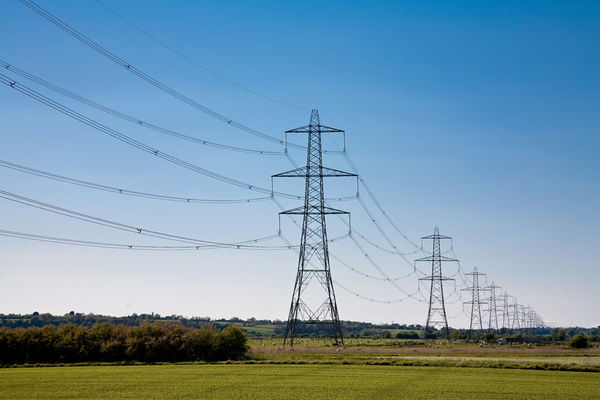

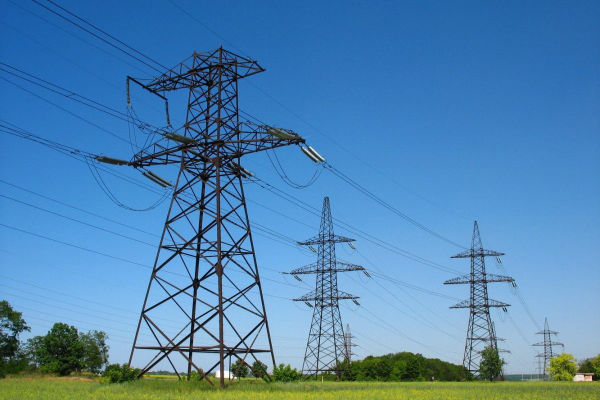

Опора ЛЭП – конструкция, используемая для удержания электропроводов, грозозащитных тросов, линий слаботочных сетей (оптоволокна) на заданном расстоянии от земли и других опор. Материалом для изготовления опор линий электропередач могут служить дерево, железобетон, металл (обычно оцинкованная сталь). Проектирование и производство опор ЛЭП проводится в соответствии со стандартами ГОСТ 23118-78, СНиП II-23-81, СНиП 2.03.11, СНиП III-18-75, СТ СЭВ 384-76, ТУ 34 12.10057-80. Изделия унифицированы и имеют типовые размеры.
Преимущества металлических опор ЛЭП:
- меньшая масса, чем у железобетонных изделий, что снижает затраты на транспортировку и упрощает монтаж;
- большая прочность в сравнении с железобетоном и деревом, за счёт чего увеличивается габаритный пролёт;
- увеличенные междуфазные расстояния, что даёт снижение рисков схлестывания и пережигания проводов;
- возможность модернизации металлоконструкции, её демонтажа и повторного применения;
- пригодность для воздушных линий электропередач всех напряжений;
- длительный срок службы – до 60 лет.
Классификация воздушных опор ЛЭП
Типы по способу подвески электропроводов:
- на поддерживающие зажимы;
- на натяжные зажимы.
По типу конструкций:
- промежуточные (П) – для прямых участков линий, рассчитаны на меньшую нагрузку;
- анкерные(А) – особо жёсткие и прочные;
- угловые (УА/ УП) – для поворотов трассы воздушных линий электропередач (ВЛ), разновидность анкерных или промежуточных;
- концевые (КА) – для начальной или конечной точки линии, разновидность анкерных;
- ответвляющие – специальные (С), для глухого ответвления трассы;
- транспозиционные – специальные, для точек транспозиции проводов;
- переходные – специальные, для больших пролётов (через реку, ущелье);
- перекрестные – специальные, для точки пересечения ВЛ двух направлений.
Сортамент опор ЛЭП
В компании «Веста сталь» можно купить опору ЛЭП из металлопроката высокого качества с различными параметрами эксплуатируемого напряжения, высоты, типа конструкции. Также можно заказать порталы ОРУ, металлические ростверки.
|
Эксплуатируемое напряжение (кВ)
|
Масса изделия (т)
|
Высота (м)
|
Классификация района эксплуатации
|
|
базовая
|
общая
|
|
35
|
3,08 – 5,26
|
4,2 – 6,62
|
14 – 26,5
|
I – IV
|
|
110
|
5,23 – 10,85
|
4,8 – 5,6
|
19,9 – 29,7
|
|
220
|
8,9 – 20,14
|
5,2 – 9,4
|
18,6 – 45,2
|
|
330
|
10,91 – 39,84
|
6,24 – 11
|
19,3 – 48,8
|
|
500
|
14,83 – 17,6
|
17
|
24,6
|
|
750
|
30,66 – 36,52
|
17
|
29,8
|
Купить опоры ЛЭП (воздушных линий электропередач)
Компания «Веста сталь» поставляет металлические опоры ЛЭП из стали специальных марок – конструкционных углеродистых, нелегированных, предназначенных для сварных конструкций, коррозийно-стойких. Выбор марки сплава зависит от климатической зоны и условий земельного участка, где будет установлена металлоконструкция.
Преимущества сотрудничества с компанией «Веста сталь»:
- скидки от объема;
- особые условия постоянным заказчикам;
- полный комплект документов;
- выполнение заказа в сжатые сроки;
- доступные цены;
- география поставок – более 100 городов России и СНГ.
Контроль качества, комплектация, сроки поставки
До отправки заказчику производитель проверяет габариты, размеры монтажных отверстий, тестирует сварные швы, толщину и плотность защитного покрытия. Комплектация определяется техническим заданием заказчика. Каждое изделие комплектуется пакетом сопроводительных документов (сборочные чертежи КМД, комплектовочная ведомость, сертификаты качества и соответствия). Сроки поставки согласовываются в момент оформления коммерческого предложения.
