Стальные молниеотводы

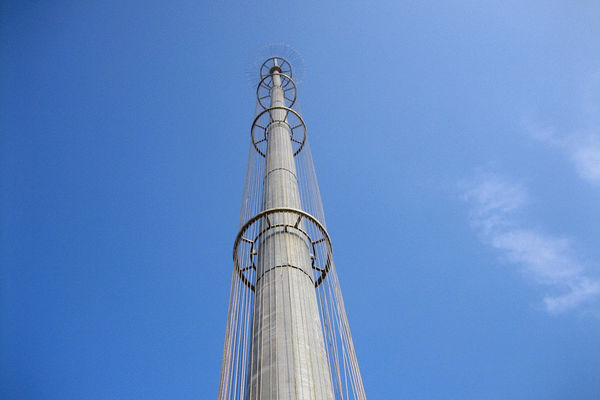

Молниеотвод стальной – металлоконструкция, которая устанавливается для защиты от импульсов напряжения, вызванных ударом молнии строений, зданий, промышленных объектов, топливных складов. Различают молниеотводы зданий, устанавливаемые на кровле, и отдельностоящие металлоконструкции. Выбор того или иного варианта определяется особенностями защищаемого объекта в соответствии с правилами, определёнными в ГОСТ и ПУЭ. Отдельностоящие молниеприемники устанавливаются на металлические мачты на расстоянии от объекта защиты. Есть возможность установки на них осветительных приборов.

Виды молниеотводов

Отдельностоящие молниеотводы на базе опор освещения:

  • МОГК, гранёный конического типа – это полый конической формы металлический ствол многоугольного сечения, цельный или составной, изготовленный из листового проката.
  • МОТ, трубчатого типа, изготовлен из трубного металлопроката или круглого прутка.

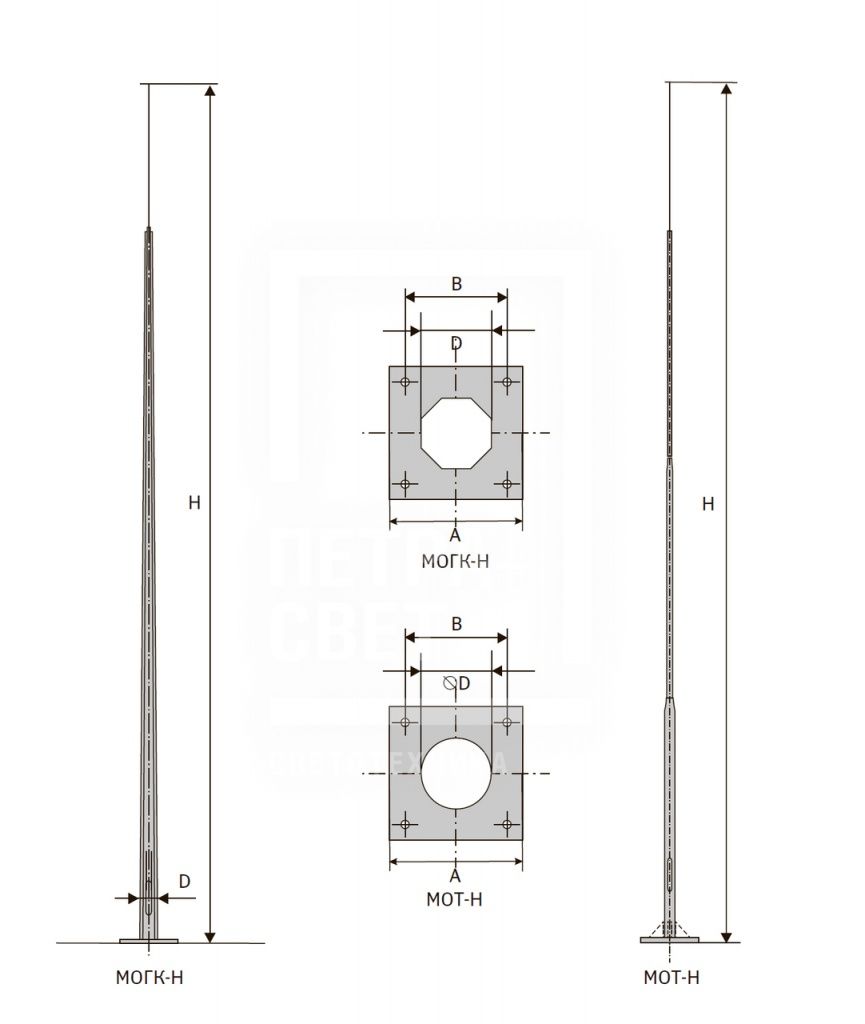

Конструкция и основные элементы молниеотводов

К основным элементам молниеотвода для молниезащиты относится стержневой молниеприёмник на мачте с креплениями. Для фиксации в точке установки изделие имеет закладную деталь. Токоотвод в виде медного или алюминиевого провода проводит заряд к земле, а заземлитель в виде металлической плиты принимает заряд. Конструкция сборная. Для производства используется оцинкованная сталь, часто с порошковым окрашиванием. Марка сплава подбирается в зависимости от условий эксплуатации.

Характеристики типовых молниеотводов

Высота молниеотводов типов МОТ и МОГК – 8-40 метров. Диаметр основания – 136-550 мм. Возможно производство по индивидуальному проекту, чертежам заказчика.

Марка Высота трубной опоры, м Надставка, мм Размер опорного фланца, мм

МОТ-10

8 2000 300х300

МОТ-14

10 4000 400х400

МОТ-16

12

МОТ-20

16 500х500

МОТ-25

20 5000

МОТ-30

25 600х600

МОТ-35

30
Обозначение молниеотвода Кол-во граней Общая высота MOГК, м Высота надземной части Нижний диаметр мачты, мм Верхний диаметр мачты, мм Вес, кг
МОГК-8-VII 8 8 6 125 78 63
МОГК-9-VI 8 9 6 125 78 66
МОГК-10-V 8 10 6 125 78 71
МОГК-12-IV 8 12 10 152 78 140
МОГК-13-IV 8 13 10 152 78 144
МОГК-14-IV 8 14 10 152 78 150
МОГК-15-III 8 15 12 180 78 183
МОГК-16-III 8 16 12 180 78 187
МОГК-18-III 8 18 16 276 92 325
МОГК-18-V 16 18 16 319 147 380
МОГК-19-III 8 19 16 276 92 330
МОГК-19-V 16 19 16 319 147 385
МОГК-20-III 8 20 16 276 92 333
МОГК-20-V 16 20 16 319 147 390
МОГК-21-III 8 21 16 276 92 345
МОГК-21-V 16 21 16 319 147 402
МОГК-22-IV 16 22 20 365 147 520
МОГК-23-IV 16 23 20 365 147 524
МОГК-24-IV 16 24 20 365 147 529
МОГК-25-IV 16 25 20 365 147 540
МОГК-26-IV 16 26 20 365 147 547
МОГК-27-III 16 27 25 413 147 755
МОГК-27-IV 16 27 25 413 147 810
МОГК-28-III 16 28 25 413 147 760
МОГК-28-IV 16 28 25 413 147 815
МОГК-29-III 16 29 25 413 147 760
МОГК-29-IV 16 29 25 413 147 820
МОГК-30-III 16 30 25 413 147 775
МОГК-30-IV 16 30 25 413 147 830
МОГК-31-III 16 31 25 413 147 780
МОГК-31-IV 16 31 25 413 147 835
МОГК-32-II 16 32 30 469 147 975
МОГК-32-III 16 32 30 469 147 1085
МОГК-33-II 16 33 30 469 147 980
МОГК-33-III 16 33 30 469 147 1090
МОГК-34-II 16 34 30 469 147 985
МОГК-34-III 16 34 30 469 147 1095
МОГК-35-II 16 35 30 469 147 995
МОГК-35-III 16 35 30 469 147 1105
МОГК-36-II 16 36 30 469 147 1000
МОГК-36-III 16 36 30 469 147 1110

Купить стальные молниеотводы

В компании «Веста сталь» можно купить молниеотвод, изготовленный по действующим стандартам. Произведём расчёт и подбор изделия с учётом технологических и конструктивных особенностей защищаемого объекта, а также экономической целесообразности.

Преимущества заказа молниеотводов для молниезащиты в компании «Веста сталь»:

  • гарантированное качество, подтверждённое сертификатами;
  • гибкая система оплаты и специальные условия постоянным заказчикам;
  • скидки за объем;
  • возможность доставки по всей России и странам СНГ;
  • высокий уровень сервиса.

Контроль качества, комплектация, сроки поставки

Вся продукция, выпускаемая на нашем производстве, проходит многоэтапный контроль качества. Отчёты о результатах испытаний входят в комплект документации, прилагаемый к заказу. По срокам изготовления и доставки в ваш регион проконсультирует менеджер отдела продаж компании «Веста сталь».
